钢丝绳电动葫芦的超载保护的功能效果

编辑：凌鹰起重机械浏览：2274 添加时间：2019-08-06 11:14:33

超载保护开关是一种机械控制开关，主要用于卷扬机式的起升机构，安装在电机尾部，转速和电机转速相同。其主轴与被控电机连接，当电机转速突然升高，达到超速保护开关整定值时，重锤在离心力的作用下，克服弹簧力，推动导杆和调整板，调整板推动微动装置使一对常闭触头和常开触头发生切换动作，进而断开电路。

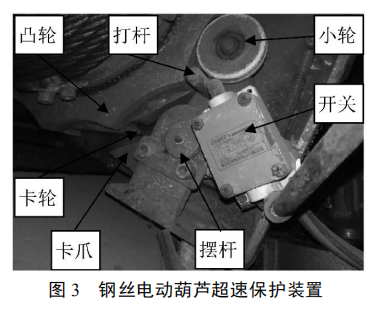

钢丝绳电动葫芦的超速保护装置一般只能安装在电动葫芦内部，比如测速的光电传感器安装在电动葫芦减速器的齿轮上；或者是在卷筒上安装一套机构（见图 3），摆杆一头是在凸轮上转动的小轮，另一头是卡爪。卷筒以正常速度转动时，小轮、打杆和卡爪随着凸轮摆动，此时摆动的幅度较小，打杆不会打到开关且卡爪不会碰到安装在卷筒上的卡轮。当转速越来越快时摆杆的摆动幅度变大，打杆和卡爪的摆动幅度也跟着变大，当超速时打杆触动开关，切断电机电源使电动葫芦制动器动作。该机构有二次保护作用，即当电动葫芦制动器失效转速继续增加时，卡爪摆动幅度将大到使其卡住卡轮，实现第二制动，完成超速保护。
