手拉葫芦在控制扫床架硬式扫床中如何使用？

编辑：凌鹰起重机械浏览：30 添加时间：2025-04-16 10:24:37

硬式扫床是航道扫床的一种重要方式，常用于岩石质河床航道、桥区航道等航道扫床中。硬式扫床可检验航道疏浚、清障质量，保证船舶的安全航行。手拉葫芦在控制扫床架硬式扫床中应用的也极为广泛，成为硬式扫床中的小助手。

硬式扫床也叫做定深扫床，是指在扫床船下面悬挂硬质活动杆，活动杆的下端水平地伸到航道设计底标高的位置。扫床船舶在行进过程中碰到高于航道设计底标高的障碍物时，悬挂的硬质活动杆就会发生摆动，从而达到发现高于航道设计底标高障碍物位置的目的。

本工程采用的硬式扫床法分析了扫床横杆断裂原因，总结3点经验做法：（1）增加扫床横杆刚度，将钢管替换成槽钢。（2）鉴于扫床架较重，利用了手拉葫芦升降扫床架。（3）去繁存简，取消用于标识下放深度的花杆及稳定扫床横杆的竖杆，改成测深杆，并将水深刻度标识于测深杆上。将两根测深杆与扫床横杆焊接，采用刚性连接方式，有效解决了这一问题。安装扫床杆系统步骤：

1、制作扫床架：根据扫床船宽8m，设置一根10m长扫床横杆，横杆垂直扫床船中线居中布置，两端各伸出船身1m。根据扫侧水深4m，设置两根6m长测深杆，测深杆紧靠船身布置，下端与扫床横杆以U型状态固定焊接。

2、标识水深刻度：在测深杆上从下往上标识刻度，水面上下50cm水深刻度要精确到厘米。

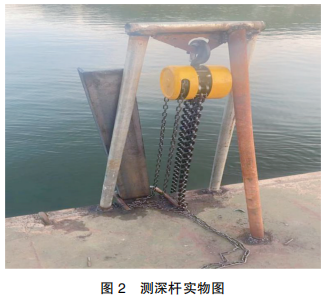

3、制作手拉葫芦支撑：在测深杆左右两侧分社两根无缝钢管，顶部加一根短横杆，横杆下段中部焊接手拉葫芦挂口，完成后焊接一根斜长支撑杆，所有杆件连接均采用焊接。

4、连接手拉葫芦：在左右两侧测深杆分别从低端想上等距切割2-3个调解升降孔，孔内放置卸扣，利用牵引钢丝绳与上方手拉葫芦连接。

5、放置测深杆：将测深杆放置于船头船舷位置，用起锚艇吊起扫床架，脱离扫床船后缓慢放入水中，直至测深杆自然垂直于河床面。

6、固定测深杆：根据测深杆尺寸制作两个U型抱箍或者高约50cm套筒，用于限制测深杆前后左右摆动，同时又能上下移动。将抱箍或套筒焊接在扫床船上。
