手拉葫芦在悬挑钢梁现场吊装中的应用

编辑：凌鹰起重机械浏览：877 添加时间：2023-12-18 09:19:48

现场吊装：悬挑钢梁的吊装采用80t汽车吊，先吊装悬挑结构的两根主梁，再吊装次梁。主梁吊装至设计标高后，固定端穿好高强螺栓，悬挑端挂在提前就位的手拉葫芦的下吊钩内。本工程所有的高强螺栓都是扭剪型，先不打掉梅花头，保留安装过程中有一定调节的空间。

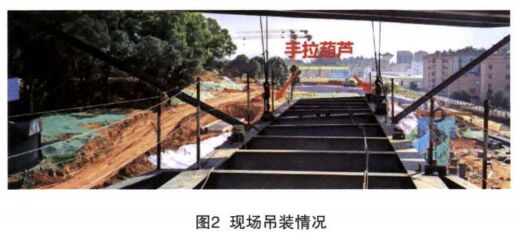

主梁的两端都就位后，进行钢梁悬挑端的标高的复测，通过手拉葫芦进行悬挑端标高的微调。两根主梁就位后，即可进行次梁的安装，使整个悬挑结构形成整体，再进行悬挑结构的拉杆安装。最后将悬挑结构固定端的高强螺栓打紧，即扭断尾部的梅花头，现场吊装情况见图2。

受力体系转换：悬挑部位的拉杆安装完成后，即可进行受力体系的转换，即拆除手拉葫芦，将整个悬挑结构的荷载转换到钢拉杆。拆除的手拉葫芦的整个过程不宜太快，两根悬挑主梁的手拉葫芦同步进行。通过调节葫芦的手拉链条转动手链轮2～3圈，再进行观测，没有异常情况，再继续进行卸荷作业。每次2～3圈为一个进程，直至整个悬挑体系的荷载转换至两侧的钢拉杆，即完成整个悬挑结构的卸荷。

拆除工况、手拉葫芦：受力体系转换至钢拉杆后，即可拆除手拉葫芦，割除悬挑结构施工过程中设置吊耳等临时措施。割除时宜保持离母材面1cm左右的距离，避免伤害母材，割除的表面进行打磨完成后涂刷防锈漆。
