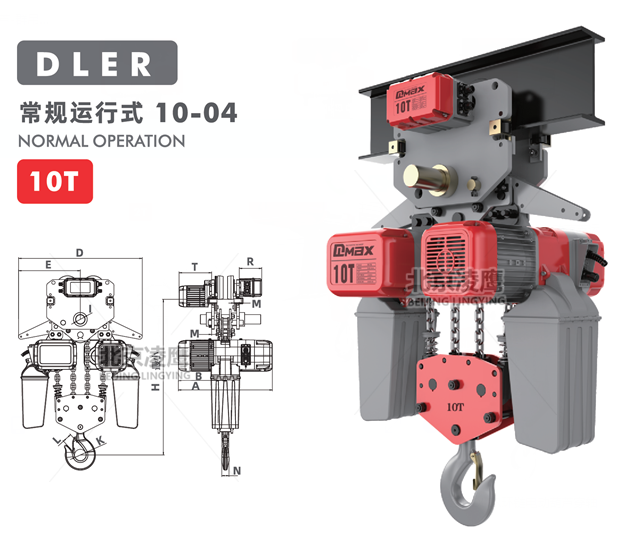

10吨DLEK环链电动葫芦运行式

MODEL型号

DLER 10-04

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大载荷(≤6m/h)

11.5t

Rated load(Ton) 额定载荷(≤6m/h)

10t

Lifting speed(m/min)起升速度

单速2.7

双速0.8/2.7

变频0.4~2.7

Lifting motor Power(kw)起升电机功率

单速3x2

双速1.1/3x2

变频3x2

Lifting motor speed(r/min)起升电机转速

单速1440

双速430/1440

变频200~1440

Running speed(m/min)运行速度

单速11

双速3.6/11

变频1.5~12

Running motor speed(r/min)运行电机转速

单速1440

双速430/1440

变频200~1440

Running motor Power(kw)运行电机功率

单速0.75

双速0.3/0.75

变频0.75

Motor insulation class 电机绝缘等级

F

Frequency(Hz)频率

50

Power Supply 工作电压

Ac 380V  L1  L2  L3 〧

Control Volatage 控制电压

AC36V

NO.of Load Chain链条回数

3

Spec.of Load Chain 链条规格

11.2x34

Working level 工作级别

M5

I-Beam（mm）工字钢底面

100-178

长度（mm）

H

1045

A

700

B

350

D

920

E

460

I

70

M

39

N

48

K

85

L

80

T

242

R

167
