特种起重吊钩的有限元分析

编辑：凌鹰起重机械浏览：3932 添加时间：2014-12-19 08:41:26

对一种码头特种吊钩的强度进行了分析。首先确定吊钩截面形状,然后建立ANSYS有限元计算模型,并在其计算的基础上,采用正交设计方法,研究此特种吊钩四个主要设计参数(B1、B2、H、D)对其强度的影响规律,回归出大应力计算公式,后按实际要求进行设计。

本文研究对象为一种在码头上使用的特种吊钩,其基本形状如图1所示(钩座没有画出),吊钩方向能够随着拉力自由调整,吊钩上的空腔里面装有能精确测定吊钩所承受拉力的压力块,它对于保证码头起吊货物操作的安全有着非常重要的意义。

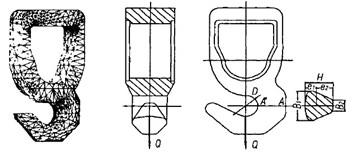

图1　吊钩基本形状及有限元分析模型图

由图可见,这种吊钩形状与普通吊钩外形有所不同,如按照一般吊钩强度设计方法进行设计,可能会导致较大的误差,所以笔者采用ANSYS软件对此种吊钩进行有限元分析,并采用正交设计方法,研究了此特种吊钩四个主要设计参数(B1、B2、H、D)对其强度的影响规律,然后以弹性梁理论为基础,对有限元计算结果进行了回归分析,得出了此种吊钩大应力的简单计算公式。

后根据需要在保证强度的条件下设计出了重量轻的吊钩。
