架桥机轨道回收装置设计原理

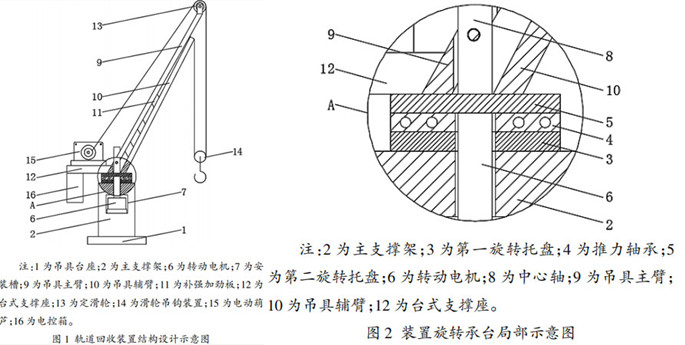

面对项目本身的自然环境特性和普遍的钢梁架 桥机架设后的轨道回收困难情况，公司组织技术攻关小组特设计了一种用于钢混桥梁架桥机轨道回收的 装置，可安全、快捷及高效地完成施工现场的轨道回收作业，如图1和图2所示，图2为图1中A的放大结构图。

该装置进行架桥机轨道回收时，将本装置与外部电源电性连接，通过电控箱对电动葫芦和转动电机进行控制，将整个装置固定于轨道运输平车上，使得其可随运输平车进行移动，装置的滑轮吊钩作用在待回收的轨道上，滑轮吊钩通过电动葫芦和钢丝绳作用定滑轮，使得 滑轮吊钩对待回收轨道进行提吊拖拉，通过旋转电机能 够驱动第二旋转托盘及与其相连接的吊具臂旋转，待回收轨道提拉旋转至合适位置后，将待回收轨道放置于轨 道运输平车上，完成钢混桥梁的架桥机轨道回收。该钢混桥梁安装架桥机轨道回收装置包括吊具台座，将整个装置固定于轨道运输平车上，使得其可随运输平车进行移动。吊具台座的上端设有带第一旋转托 盘主支撑架，第一旋转托盘的上端设有带第二旋转托 盘推力轴承，通过推力轴承能够产生轴向力让第二旋转托盘转动时更流畅，减少磨损。

主支撑架的上部设有带转动电机安装槽，转动电机的输出端依次贯穿安装 槽的上侧壁、推力轴承和第一旋转托盘与带中心轴的 第二旋转托盘固定连接。中心轴上固定连接有包括吊具主臂和吊具辅臂的吊具臂，吊具主臂与中心轴通过螺栓固定连接，吊具主臂和吊具辅臂之间设有若干补强加劲板。吊具主臂的一侧设有上端带电动葫芦台式 支撑座和定滑轮，吊具辅臂的一侧设有滑轮吊钩装置，电动葫芦的钢丝绳端依次贯穿定滑轮和滑轮吊钩装置 后与吊具辅臂的上端固定连接，滑轮吊钩作用在待回收的轨道上通过电动葫芦和钢丝绳作用定滑轮，使得 滑轮吊钩对待回收轨道进行提吊拖拉，通过旋转电机能够驱动第二旋转托盘及与其相连接的吊具臂旋转，待回收轨道提拉旋转至合适位置后，将待回收轨道放置于轨道运输平车上，完成钢混桥梁的架桥机轨道回收。台式支撑座的下端设电控箱，通过电控箱对电动葫芦和转动电机进行控制，电控箱分别与电动葫芦和转动电机电性连接。电控箱的表面设有防腐涂层，通过防腐涂层能够让电控箱在施工现场的较差环境中具有更长的使用寿命。吊具台座的底部设有防滑垫，通过防滑垫能够让本装置在使用时更加稳定。吊具台座的内部设有重力块，通过重力块能够让本装置在使用时更加稳定。
